1、產品簡介
1.1、概況

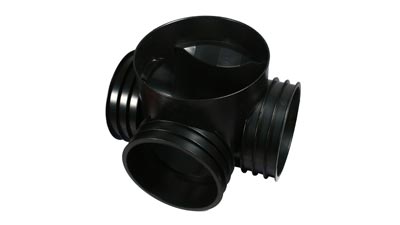

檢查井俗稱“窨井”，由井座、井筒、井蓋或防護蓋座和檢查井配件組成。一般設在排水管道交匯處、轉彎處、管徑或坡度改變出、跌水處以及直線管段上每隔一定距離處，是便于定期檢查、清潔和疏通管道的排水附屬構筑物。其中，關鍵的井座部分采用一次性注塑成型，以變徑接頭、可變角接頭及密封圈等配件來達到改變管徑及角度的連接。檢查井配套開發了注塑成型的井蓋、井筒
、井座，路面載荷通過井蓋、井座作用于檢查井周?chē)苊饬寺访孑d荷對檢查井的破壞，蓋座具有上下浮動的功能，可主動適應路面的高低變化。
檢查井井筒采用埋地排水管材，如平壁實壁管、雙層軸向中空壁管、HDPE中空纏繞管；可根據現場埋設深度截取相應長度靈活性。井筒、進（出）水管道與井座的連接采用橡膠密封圈柔性連接，可適應小范圍的內角度變化，施工方便快捷，密封性能好、有效防止?jié)B漏，環保節能。
1.2、執行標準
塑料檢查井質量符合現行CJ/T326-2010 《市政排水用塑料檢查井》或CJ/T233-2006
《建筑排水用塑料檢查井》、小區排水塑料檢查井，顏色為黑色，外壁應光滑、平整表面不應有氣泡、裂口、凹陷、色澤不均勻。適用于溫度不超過40℃,埋深不超過7米的城市排水。
1.3、連接方式
井座與埋地管道的連接，均應采用橡膠密封圈柔性的連接，外圈用熱收縮套進行密封，以適應地座變形等。
1）污水管道上應采用有流槽的檢查井井座；
2）雨水管道上的檢查井，其井座應符合下列要求：
a、道路雨水口應采用有沉泥室的井座；
b、在雨水管道上需設置沉泥室井座的檢查井時，宜設置在井筒外徑大于等于500mm的檢查井處；
c、其他雨水檢查井可采用有流槽的井座
2.產品規格

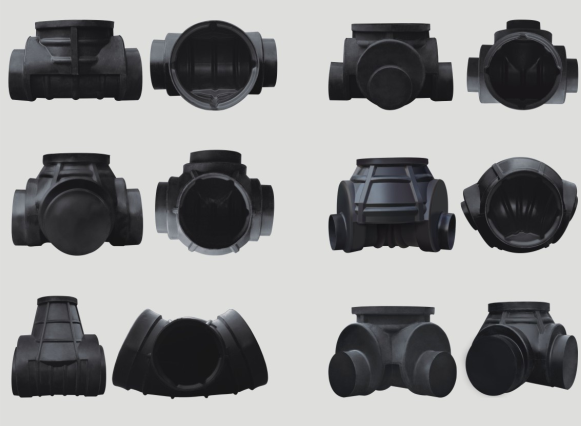

產品規格尺寸分為D450（井座直徑450mm），D700，D1000，D1200和D1500，每種尺寸的井座可分為起始井、直通井，三通井和異形井等，支管大小根據外接排水管材大小而定, 但不得大于井座尺寸減200mm，井的高度一般不高于1800mm。
3.性能特點
塑料檢查井的功能有五點：節地、節能、節水、節材、環保。
（1）、耐酸堿腐蝕耐老化、使用壽命長。部件采用熱塑性塑料一次注塑而成，并通過國家化學建筑材料測試中心測試。
（2）、安全環保，密封好防滲漏。塑料檢查井的材料是高密度聚乙烯塑料，使用后可回收利用；密封性好，能杜絕雨污水滲漏、泄漏，以防止地下水污染。屬于化學環保建材，符合國家環境保護的大政方針。
（3）、均勻沉降、抗壓。管道與井座柔性連接，管道與井座的粘土共同運動、很好的解決了傳統檢查井與塑料管道連接所產生的不均勻沉降問題，有效防止地面塌陷。
（4）、施工方便快捷。采用分體組裝結構、井筒可現場切割、調整，適應各種安裝深度要求，有效降低成本，大大提高施工進度，縮短工期是傳統檢查井的10-20倍以上；并可全天候施工，磚砌檢查井和其他水泥模塊砌筑井與之無法相比。
（5）、高效排水。內壁光滑流暢，設有導流槽，污物不易滯留，減少了堵塞的可能，有著出色的排水性能，雨污排放率是傳統檢查井的1～3倍。
（6）、重量輕，易于運輸和安裝，性能可靠，承載能力強；適配性強品種齊全，可任意調節井筒高度及在筒體上打孔，調節方向，滿足工程安裝的一切需求。
（7）、綜合造價低，維護費用少，比傳統檢查井更具優勢；可以回收循環利用，有著巨大的社會效益。
（8）、密封性能好、防滲漏。因采用柔性連接的方式：靈活方便，能克服風塵、沙灰的惡劣施工環境。還可克服因路面增高而不能重復插入的困難。
（9）、節約材料。塑料檢查井由高分子樹脂為加工材料替代了紅磚水泥，節約了表土資源；建筑小區所用規格縮小，大大節約了檢查井埋地所占用的土地空間。
4、應用領域
1）建筑小區（居住區、公共建筑區、廠區等）、城鄉市政、工業園區、舊城改造等范圍內埋地塑料排水管道外徑不大于1200mm、埋設深度不大于8m的塑料排水檢查井工程的設計、施工和維護保養。
2）一般土質、軟土土質、季節性?xún)鐾镣临|(zhì)和濕陷性黃土土質條件下的塑料排水檢查井施工；
3）抗震設防裂度為9度及9度以下的地區。
4）一般車道的地面荷載按汽車總重15t（后輪壓5t）；消防車道的地面荷載按汽車總重30t（后輪壓6t）設計。
5）地下水位按地面下不高于1.0m設計；
